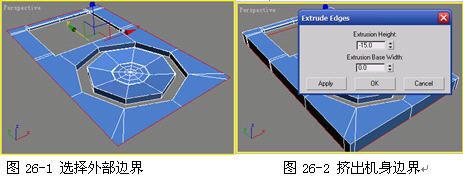

熱門精品專業(1)在透視圖中右擊，從彈出的快捷菜單中選擇“Unhide All”命令，顯示出所有的對象。再在透視圖中右擊機身模型，從彈出的快捷菜單中選擇“Hide Unselected”命令，使視圖中只顯示機身模型，如圖26-1所示。
激活“Border”子級別，選擇機身模型外圍的邊界，單擊“Edit Borders”卷展欄中的“Extrude”按鈕，在彈出的對話框中設置“Extrusion Height”值為-15,單擊“Ok”按鈕對邊界進行擠出操作，得到如圖26-2所示的結果。

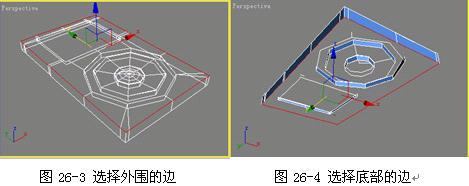

(2)激活“Edge”子級別，選擇如圖26-3所示的邊，單擊“Edit Edges”卷展欄中的“Chafmer”按鈕右邊的對話框，在彈出的面板中設置“Chamfer Amount”為0.6，對邊進行切角處理。
再選擇如圖26-4所示的邊界，單擊“Edit Borders”卷展欄中的“Cap”按鈕進行封蓋。

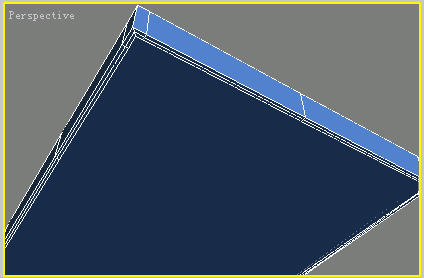

(3)激活“Polygon”子級別，選擇機身底部的多邊形，單擊“Edit Polygons”卷展欄中的“Inset”按鈕右邊的對話框，在彈出的對話框中設置“Inset Amount”值為1.2,單擊“Apply”按鈕后再單擊“Ok”按鈕，結束當前的操作，結果如圖26-5所示。
圖26-5 插入多邊形

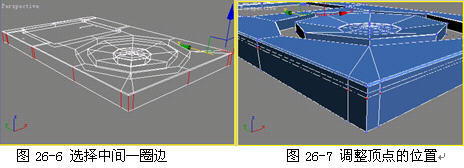

(4)通過對ipod實物的觀察，我們發現機身是由上下兩部分組成。下面要在機身的中部制作一個向內陷的凹槽。激活“Edge”子級別，選擇中間的一圈邊，如圖26-6所示。單擊“Edit Edges”卷展欄中“Connect”按鈕右側的對話框，在彈出的對話框中設置“Segments”為2,單擊“Ok”按鈕，激活“Vertex”子級別，將中間頂點的位置調整到如圖26-7所示的位置。

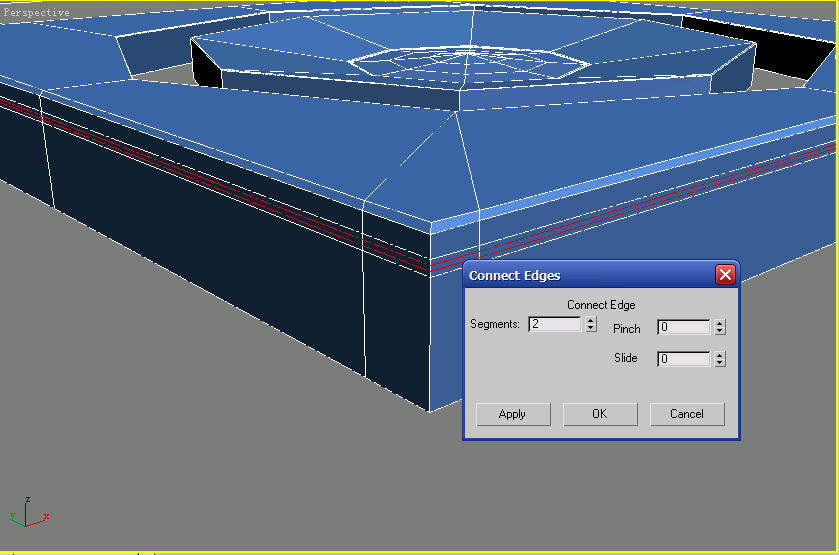

(5)激活“Edge”子級別，選擇中間兩條邊中的任意一條連接它們的邊，單擊“Selection”卷展欄中的“Ring”按鈕，選中中間兩條邊之間的所有邊，再單擊“Edit Edges”卷展欄中的“Connect”按鈕右側的對話框，在彈出的對話框中設置“Segments”為2，單擊“Ok”按鈕結束操作，結果如圖26-8所示。
(5)激活“Edge”子級別，選擇中間兩條邊中的任意一條連接它們的邊，單擊“Selection”卷展欄中的“Ring”按鈕，選中中間兩條邊之間的所有邊，再單擊“Edit Edges”卷展欄中的“Connect”按鈕右側的對話框，在彈出的對話框中設置“Segments”為2，單擊“Ok”按鈕結束操作，結果如圖26-8所示。
圖26-8 連接邊

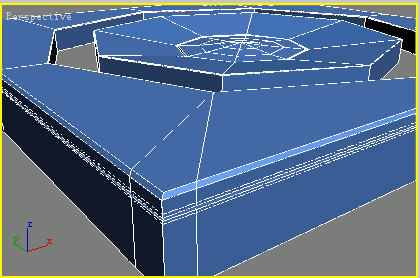

(6)激活“Polygon”子級別，選中剛才連接兩條邊之間的所有多邊形，再單擊“Edit Polygons”卷展欄中的“Extrude”按鈕右側的對話框，在彈出的對話框中設置“Extrusion Type”為Local Normal方式，然后設置“Extrusion Height”值為-4。單擊“Ok”按鈕結束當前操作，結果如圖26-9所示。按Delete鍵刪除剛剛擠出的多邊形，因?yàn)閕pod機身上下兩部分的材質不同。通過這種方法可以將其分為上下兩個子對象。
圖26-9 擠出多邊形

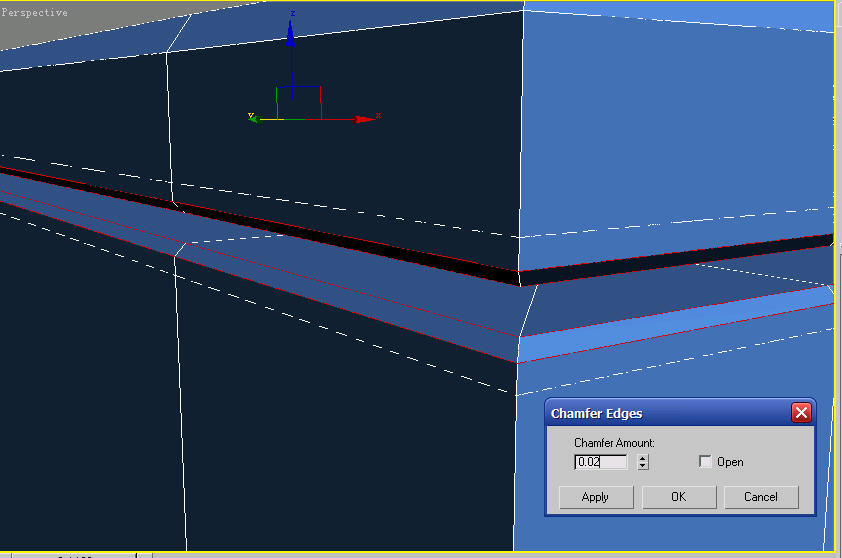

(7)激活“Edge”子級別，這時發現中間的兩條邊已經被自動選中，單擊“Chamfer”按鈕右側的對話框，在彈出的對話框中設置“Chamfer Amount”為0.02，對這兩條邊進行切角。切角量越小，模型細分后邊緣的倒角就越小。
圖26-10 切角邊

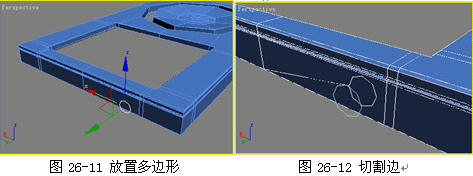

(8)下面制作位于機身頂部的耳機插孔。在后視圖中創建一個“Radius”為4,“Sides”為8的Ngon作為參考圖形，并放置在如圖26-11所示的位置。選中ipod機身，單擊“Edit Geometry”卷展欄中的“Cut”按鈕，在透視圖中按照參考圖的位置切割，效果如圖26-12所示。

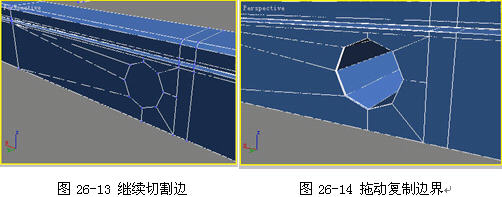

(9)繼續參照圖26-13切割邊，然后刪除中間的多邊形。激活“Border”子級別，選中如圖26-14所示的邊界，在透視圖中按住Shift鍵不松配合移動工具進行復制邊界的操作，施加3次，效果如圖26-14所示。

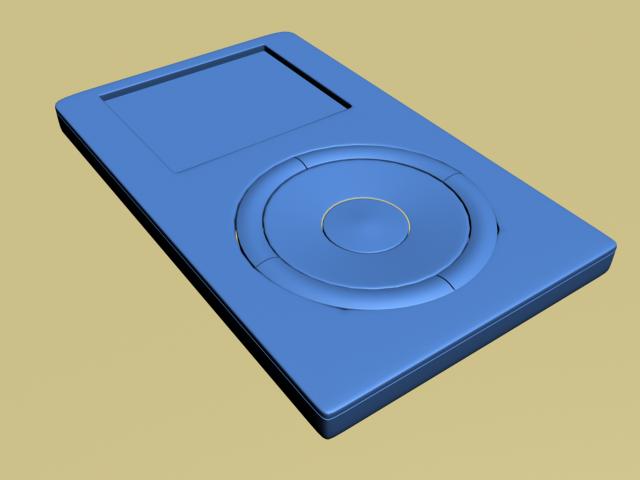

(10)到此，ipod模型部分就已經全部制作完成了。將所有隱藏的對象解除隱藏。下面要對模型表面進行光滑處理。進入機身的“修改”面板，選中“Subdivision Surface”卷展欄中的“Use NURMS Subdivision”復選框，設置“Iterations”為2。最后在頂視圖中創建一個平面作為桌面，放置在ipod模型的下方，最終效果如圖26-15所示。
(9)繼續參照圖26-13切割邊，然后刪除中間的多邊形。激活“Border”子級別，選中如圖26-14所示的邊界，在透視圖中按住Shift鍵不松配合移動工具進行復制邊界的操作，施加3次，效果如圖26-14所示。
(10)到此，ipod模型部分就已經全部制作完成了。將所有隱藏的對象解除隱藏。下面要對模型表面進行光滑處理。進入機身的“修改”面板，選中“Subdivision Surface”卷展欄中的“Use NURMS Subdivision”復選框，設置“Iterations”為2。最后在頂視圖中創建一個平面作為桌面，放置在ipod模型的下方，最終效果如圖26-15所示。
圖26-15 最終結果
